Daten sollten immer dort aufgenommen und verarbeitet werden, wo sie entstehen. Mit geringstem Integrationsaufwand. Das ist ModuSio – IP basierte I/O

Broschüre

ModuSio

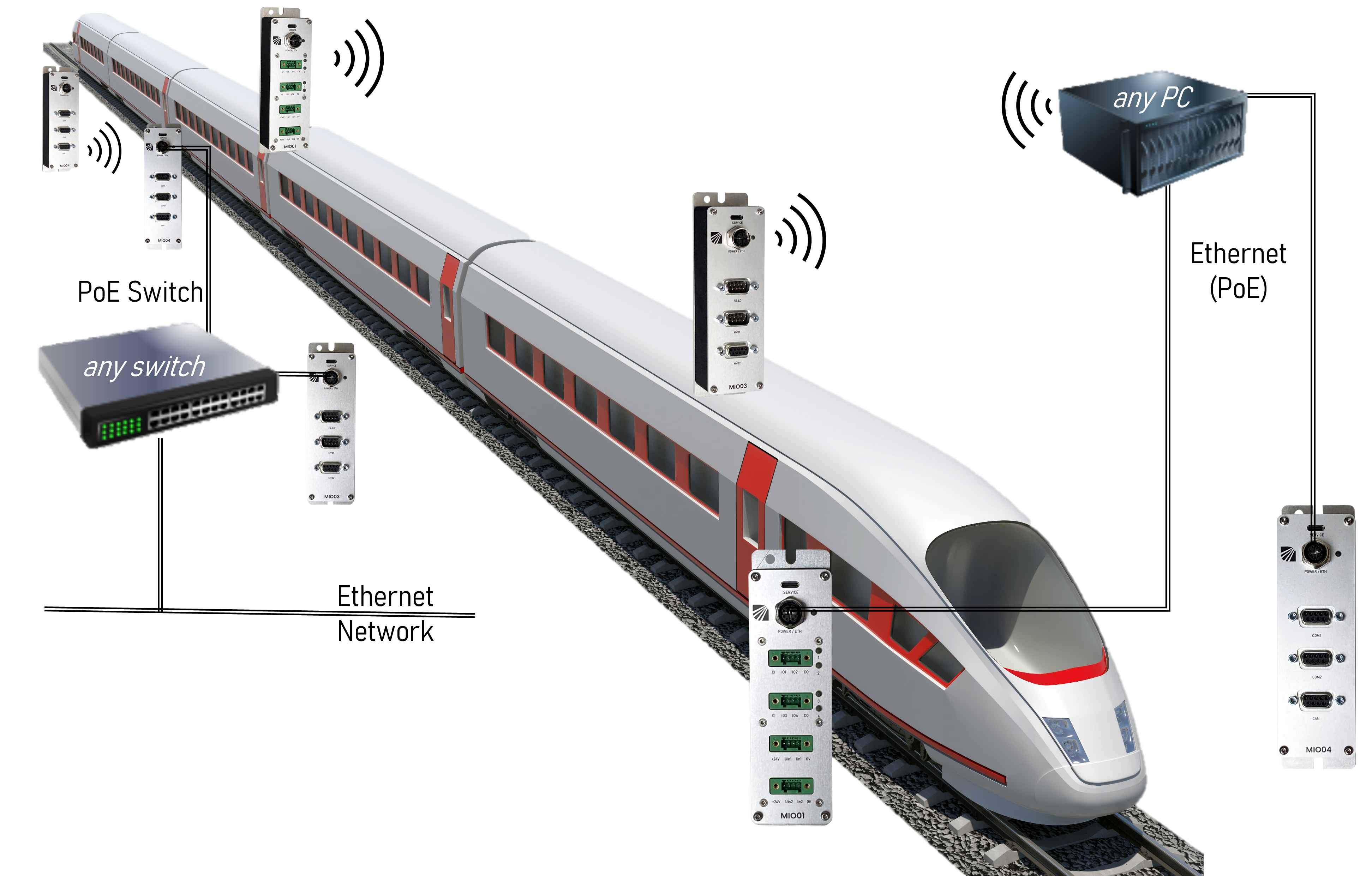

Unsere IP-basierten Modularen Smart Input/Output-Module für den Schienen- und öffentlichen Verkehr schließen auf intelligente Weise die Lücke zwischen einer beliebigen Datenquelle und dem Steuerrechner. IP-basierte Verbindungen (LAN, WLAN) garantieren Unabhängigkeit, Abstraktion und einfache Integration.

Zur Broschüre

ModuSio erweitert bestehende Systeme mit fehlenden Schnittstellen und Sensoren, indem sie einfach in IP-basierte Netzwerke eingebunden werden. ModuSio-Module ergänzen Geräte von Drittanbietern ebenso wie Ci4Rail’s ModuCop.

Gemeinsamkeiten aller ModuSio-Komponenten:

Smart

Integrierte Intelligenz zur Datenerfassung und -verarbeitung

Flexibel

Konfigurierbar als Direct I/O oder Datenlogger mit zeitgestempelten Datenströmen

Up-To-Date

IT-sicheres Firmware-Update, Hardware-/Firmware-Identifikation und Geräteneustart über das Netzwerk

IP Konnektivität

Kommunikation über Ethernet & WLAN minimiert den Verkabelungsaufwand

Konfiguration

Initiale Bereitstellung über USB-Konsole; Volle Konfigurierbarkeit über Ethernet & WLAN

Power Supply

Spannungsversorgung einfach gemacht: Power Over Ethernet (Klasse 1) oder über 12/24V (DC)

ModuSio Software Integration

ModuSio-Produkte lassen sich durch standardisierte, plattform- und programmiersprachenunabhängige Protokolle (Protobuf und TCP) leicht in Anwendungen integrieren. Unterstützt werden sie durch Open-Source-Client-Bibliotheken, die APIs für gängige Programmiersprachen bieten.

Die API-Funktionen umfassen:

  • Schnittstellenkonfiguration, z. B. Einstellung der CAN-Baudrate
  • Unmittelbare Interaktion mit der Schnittstelle, z. B. Abrufen/Setzen aktueller Werte eines binären E/A
  • Definieren und Empfangen eines oder mehrerer Ströme von zeitgestempelten Abtastwerten

ModuSio IP basierte I/O Module

MIO01 – Binäre Ein-/Ausgänge (110V), Analoge Inputs

Erfassen von analogen Werten ohne störungsanfällige Verkabelung. Steuern von binären Ein- und Ausgängen einfach über Ethernet oder WLAN. Benutzung als Schnittstelle oder als Datenlogger mit Streaming-Funktion

Produkt-Eigenschaften*:

  • Ethernet & WLAN Kommunikation
  • Versorgung über PoE oder 12/24V (DC)
  • 2×2 Binäre Inputs / Outputs je 4-pin Terminal Header
  • 2×1 Analoge Input je 4-pin Terminal Header
  • 24V/24 mA Versorgung für externe Sensoren
  • Galvanische Trennung aller Inputs und Outputs
  • Benutzbar als Direct I/O und als Datenlogger mit multiplen Datenströmen

* verfügbar als Prototyp

Zum Datenblatt

MIO03 – MVB / CAN Sniffer

Um vorhandene Fahrzeugdaten zu erfassen, ist ein Abgreifen der Daten vom Fahrzeugbus unerlässlich. Um das Risiko einer Neuzulassung zu minimieren, muss jegliche Datenerfassung vollständig rückwirkungsfrei sein. Durch unsere abgesetzten IP-basierenden Module erreichen sie minimalste Kabellängen.

Produkt-Eigenschaften:

  • Ethernet & WLAN Kommunikation
  • Versorgung über PoE oder 12/24V (DC)
  • 1x MVB listen only – via 2x 9-pol Dsub (male / female)
  • 1x CAN listen only – via 1x 9-pol Dsub (male)
  • Galvanische Trennung
  • Datenloggerfunktionalität – empfängt multiple zeitgestemplte Datenströme
Zum Datenblatt

MIO04 – CAN & Serielle Schnittstellen

Alle vorkommenden Schnittstellen eines Fahrzeugs vorzudenken, ist quasi unmöglich. Nachträgliche Schnittstellen-Integration scheitert oft an Modularität ihres Systems. IP-basierende Schnittstellen-Module schaffen die nötige Abstraktion.

Produkt-Eigenschaften:

  • Ethernet & WLAN Kommunikation
  • Versorgung über PoE oder 12/24V (DC)
  • 1x CAN mit bis zu 1 Mbit/s via 9-pol-Dsub (socket)
  • Benutzbar als Direct I/O oder Datenlogger mit multiplen zeitgestempelten Datenströmen
  • 2x RS232/422/485 via 9-pol-Dsub (socket)
  • Linux TTY Device Unterstützung
  • Galvanische Trennung jeder Schnittstelle
Zum Datenblatt

MIO07 – Binäre Ein-/Ausgänge (24V)

Sie kennen das! Immer wieder fehlen hier und da mal binäre Eingänge oder Ausgänge. Ihr verwendetes Gerät bietet hier aber keine Möglichkeiten? Erweitern sie ihr System einfach um 16 kostensensitive Ein-/Ausgänge.

Produkt-Eigenschaften:

  • Ethernet & WLAN Kommunikation
  • Versorgung über PoE oder 12/24V (DC)
  • 16 binäre Ein-/Ausgänge an 4x 6-pin Terminal Header; 24V (DC)
  • Benutzbar als Direct I/O und als Datenlogger mit multiplen Datenströmen
  • Galvanische Trennung in Gruppen von 4 I/Os
  • Integrierte Diagnose und Schutzbeschaltungen
Zum Datenblatt
Modular Smart I/O Binary Inputs & Outputs

Roadmap

Die ModuSio-Familie wächst. Weitere Module sind bereits in Entwicklung und werden demnächst verfügbar sein.

Neue Produkte:

  • Analoge Eingänge
  • Analoge Ausgänge
  • Odometer Eingänge
  • Relay Ausgänge
  • IBIS

Darüber hinaus sind Kombinationen von Schnittstellen kurzfristig umsetzbar.
